محور کاسه ای فنری فرمان پذیر طرح B

محور کاسه‌ای فنری فرمان‌پذیر طرح B یکی از محصولات تخصصی شرکت RST Axles است که برای تریلرها و کامیون‌های سنگین با ظرفیت بار بالا طراحی شده است. این محور با ظرفیت بارگذاری تا ۱۲,۰۰۰ کیلوگرم و سیستم ترمز کاسه‌ای با قطر ۴۲۰ میلی‌متر، عملکردی مطمئن و ایمن را حتی در شرایط کاری دشوار تضمین می‌کند.
ویژگی فرمان‌پذیر بودن این محور، امکان مانور بهتر خودرو در جاده‌های باریک و مسیرهای شهری را فراهم کرده و علاوه بر افزایش ایمنی، موجب کاهش میزان سایش لاستیک‌ها و صرفه‌جویی در مصرف سوخت می‌شود.

از نظر مشخصات فنی، این محور دارای فاصله BM برابر با ۲۰۴۰ و ۲۰۹۵ میلی‌متر است. فاصله شاهنگی (SP) آن ۱۳۷۵ و ۱۳۴۵ میلی‌متر بوده و با الگوی پیچ چرخ ۱۰ پیچ M22×1.5 طراحی شده است.
تایر پیشنهادی برای این محور 285/65 R 22.5 می‌باشد که در رده تایرهای پرکاربرد حمل‌ونقل سنگین قرار دارد. این مشخصات نشان می‌دهد که محور کاسه‌ای فنری فرمان‌پذیر طرح B سازگاری بالایی با نیازهای متداول صنعت حمل‌ونقل دارد.

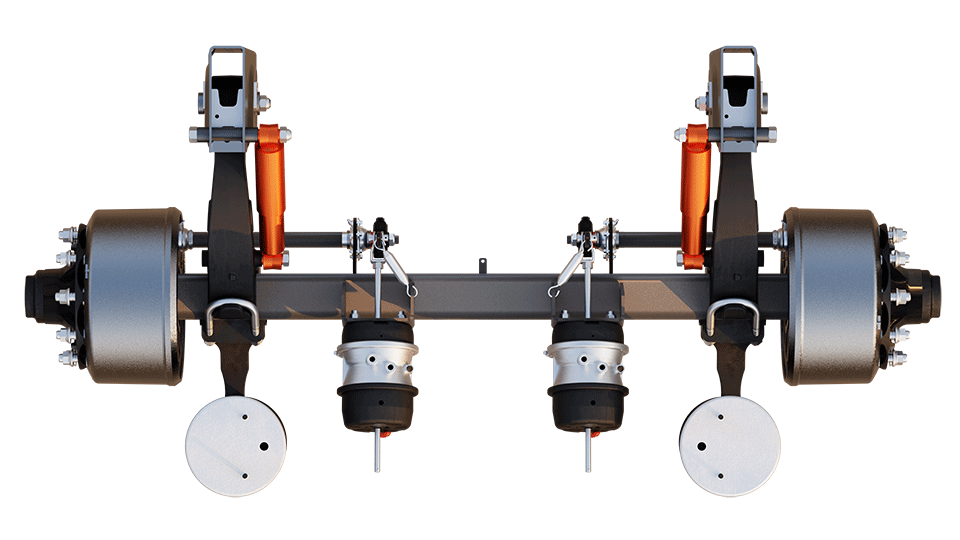

محور کاسه ای شاهنگی eco با کدفنی 201

جدول اطلاعات فنی محور

Product code Axle Load Brake system LBM GM BM FM SP OH/K Tyres Recommended
- 9000kg-12000kg Drum Brake Ø420 1345 1375 820 980 2040 280/335
10Bolts M22 x 1.5		 285/65 R 22.5
- 1395 1430 870 1030 2095

مشخصات سیستم تعلیق

E C F D G Empty without air X(mm) Loaded without air X(mm) Air Spring Bracket(mm) ST FH
255 130 35 83 87 285 270 - 268 365
315 300 50 395

جدول اطلاعات فنی

Product code
-
-
Axle Load
9000kg-12000kg
-
Brake system
Drum Brake Ø420
-
LBM
1345
1395
GM
1375
1430
BM
820
870
FM
980
1030
SP
2040
2095
OH/K
280/335 10 Bolts M22 x 1.5
-
Tyres Recommended
285/65 R 22.5
-

مشخصات سیستم تعلیق

E
255
255
C
130
130
F
35
35
D
83
83
G
87
87
Empty without air X
285
315
Loaded without air X
270
300
Air Spring Bracket
-
50
ST
268
268
FH
365
395

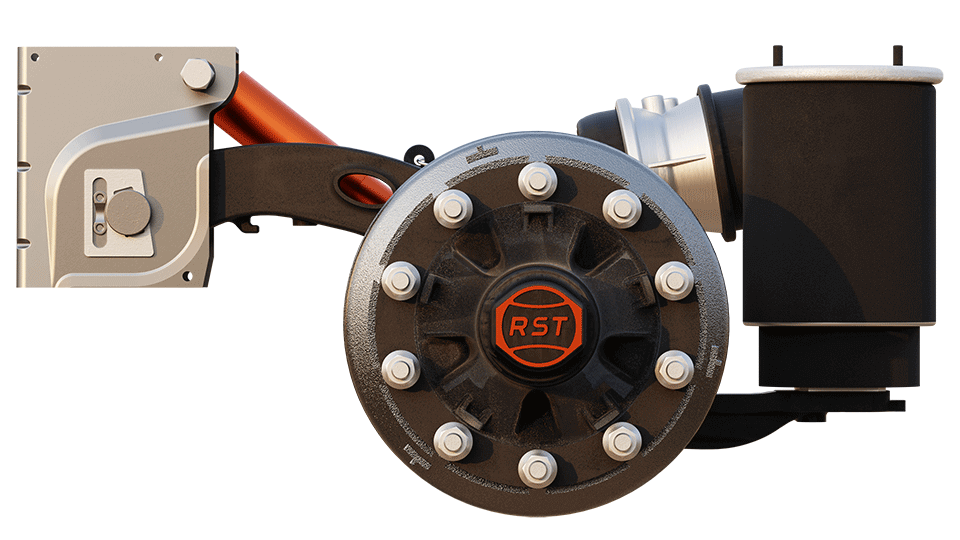

محور کاسه ای شاهنگی ECO

سیستم تعلیق این محور نیز به شکلی طراحی شده که در هر دو حالت بدون بار و بارگذاری‌شده، تعادل و پایداری کامل را تضمین کند. ابعاد استاندارد برای براکت فنر، فاصله X و همچنین مقادیر ST و FH موجب افزایش طول عمر شاسی و جلوگیری از وارد آمدن فشار مضاعف به اجزای خودرو می‌شوند.

مزیت‌های اصلی این محور شامل قابلیت فرمان‌پذیری برای افزایش مانور، استحکام بالای ترمز کاسه‌ای، دوام طولانی‌مدت و سازگاری کامل با تریلرها و کامیون‌های سنگین است. این ویژگی‌ها باعث می‌شوند محور کاسه‌ای فنری فرمان‌پذیر طرح B انتخابی ایده‌آل برای شرکت‌های حمل‌ونقل و تولیدکنندگان تریلر باشد که به دنبال محصولی با کارایی بالا، ایمنی تضمین‌شده و صرفه اقتصادی هستند.
