محور تریلی یکی از حیاتی‌ترین اجزای سیستم حمل‌ونقل جاده‌ای است که تاثیر مستقیم بر ایمنی، پایداری و عملکرد وسیله نقلیه دارد. هر تریلی، بسته به نوع بار و طراحی شاسی، نیازمند محوری است که توان تحمل وزن، انتقال نیرو و پایداری را تضمین کند.
انتخاب نادرست محور یا نگهداری ناکافی آن می‌تواند منجر به افزایش سایش لاستیک‌ها، کاهش طول عمر تجهیزات و حتی حوادث جاده‌ای شود. در این مقاله، با رویکرد مهندسی و مدیریتی، انواع محور، اجزای فنی، ویژگی‌ها و روش‌های نگهداری را بررسی کرده‌ایم تا مهندسین، مدیران تولید و کارشناسان فنی بتوانند تصمیمات عملیاتی دقیق و ایمن اتخاذ کنند.
محور تریلی
محور تریلی، سازه‌ای فلزی است که وظیفه اتصال چرخها به شاسی و تحمل وزن بار را بر عهده دارد. علاوه بر تحمل وزن، محور در پایداری حرکت، کنترل نیروهای دینامیک و کاهش فشار وارد بر شاسی نقش حیاتی دارد. محورهای محرک، نیرو را از سیستم انتقال قدرت دریافت کرده و به چرخها منتقل می‌کنند، در حالی که محورهای غیرمحرک صرفاً وزن بار را تحمل می‌کنند. انتخاب محور مناسب باید براساس ظرفیت بار، نوع ترمز، طراحی شاسی و نوع جاده انجام شود.
وظایف اصلی محور تریلی
محور تریلی نقش چندگانه دارد: اول، وزن بار و شاسی را به صورت یکنواخت تحمل میکند؛ دوم، پایداری و تعادل وسیله نقلیه را در پیچ‌ها و ناهمواری‌ها تضمین میکند؛ سوم، نیرو را به چرخها منتقل کرده و در محورهای محرک عملکرد انتقال نیرو را کنترل میکند؛ و چهارم، با جذب ضربه‌ها و شوک‌های جاده، فشار وارده به بار و شاسی را کاهش میدهد.

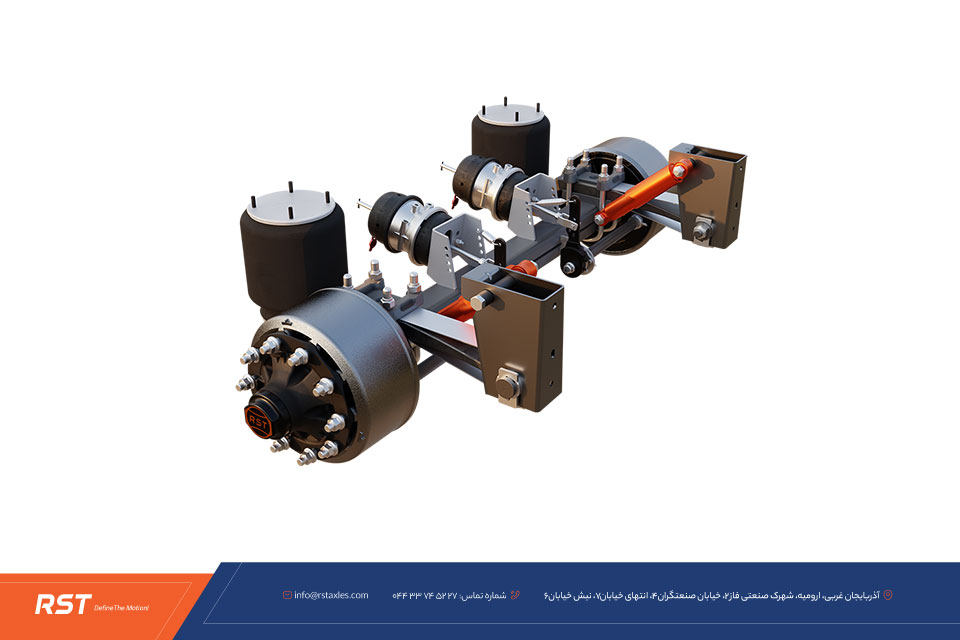

انواع محور بر اساس کارکرد و مکان قرارگیری
انواع محورهای تریلی بر اساس نوع کارکرد و سیستم ترمز مورد انتخاب افراد قرار می گیرد. در این بخش به انواع این محور ها پرداخته شده است.
محور ثابت
محور ثابت ساده‌ترین نوع محور است که هیچ نیروی محرکی به آن وارد نمی‌شود و صرفاً وزن بار و شاسی را تحمل میکند. این محور معمولاً در تریلی‌های کوتاه یا بارهای سبک کاربرد دارد و جنس آن از فولاد کربنی یا آلیاژهای مقاوم انتخاب می‌شود تا تحمل بارهای استاتیک و دینامیک را تضمین کند.
محور محرک
محور محرک به سیستم انتقال قدرت متصل است و نیرو را از گیربکس به چرخها منتقل میکند. این محور شامل میل گاردان، دیفرانسیل و توپی محرک است و باید توان تحمل نیروهای پیچشی و محوری بالا را داشته باشد. یاتاقان‌های محور محرک معمولاً از نوع مخروطی یا رولربیرینگ انتخاب می‌شوند و سیستم روانکاری دقیق برای کاهش سایش ضروری است.

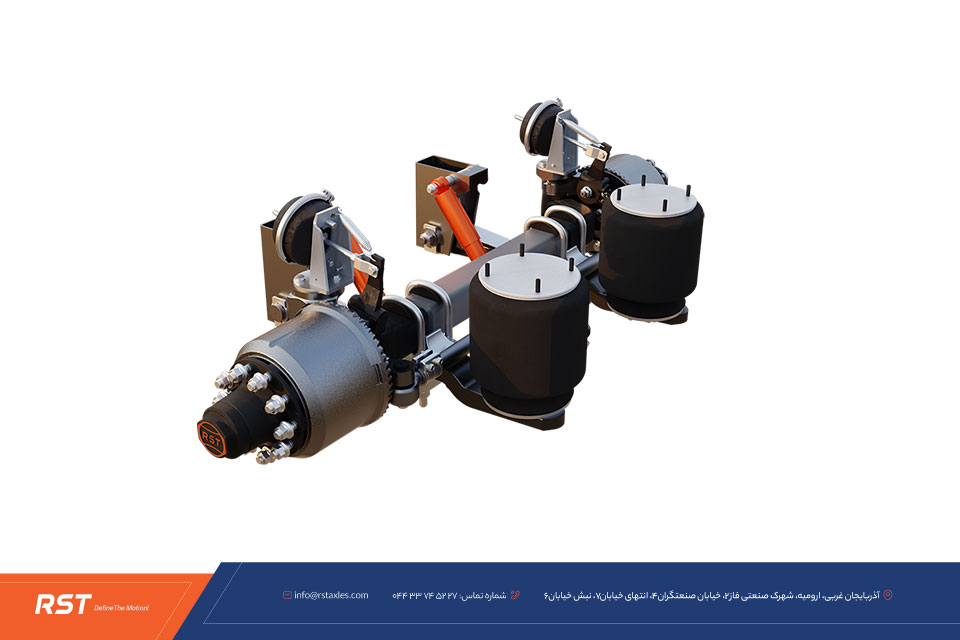

محور فرمانپذیر
برای تریلی‌های طولانی، محور فرمانپذیر امکان هدایت چرخها را فراهم میکند تا شعاع گردش کاهش یافته و فشار روی لاستیک‌ها کم شود. این محور معمولاً شامل مفصل‌های هیدرولیک یا مکانیکی است و باعث افزایش مانورپذیری در مسیرهای پیچ‌دار می‌شود.
محور بالابر
محور بالابر یا Lift Axle، محوری است که در صورت بار سبک یا نیاز به کاهش فشار روی چرخها، قابل بالا کشیدن است. این سیستم معمولاً با مکانیزم هیدرولیک یا پنوماتیک کنترل می‌شود و به کاهش سایش لاستیک و بهینه‌سازی مصرف سوخت کمک میکند.
محور ساج بیرون (Outside Boggie Axle)
محور ساج بیرون، شامل دو یا چند محور نزدیک به هم است که به سیستم تعلیق مشترک متصل هستند و معمولاً در بخش عقب تریلی قرار می‌گیرند. این طراحی باعث افزایش پایداری، توزیع بهتر وزن بار و کاهش فشار بر محورهای عقب می‌شود.
محور ساج وسط (Center Boggie Axle)
محور ساج وسط، چند محور نزدیک به هم است که در وسط تریلی قرار می‌گیرد و نقش توزیع یکنواخت وزن بین محورهای جلو و عقب را ایفا میکند. این محور باعث کاهش فشار اضافی روی محورهای دیگر، افزایش پایداری در پیچ‌ها و کاهش سایش لاستیک‌ها می‌شود.
انواع محور بر اساس سیستم ترمز
محور کاسهای (Drum Brake Axle)
این نوع محور دارای سیستم ترمز کاسهای است که مناسب بارهای سنگین و مسیرهای طولانی می‌باشد. محور کاسهای عملکرد قابل اعتمادی دارد و هزینه نگهداری آن نسبت به دیسکی کمتر است.
محور دیسکی (Disc Brake Axle)
ترمز دیسکی عملکرد سریع‌تر و کنترل حرارت بهتری دارد و برای تریلی‌های با سرعت بالاتر مناسب است. محورهای دیسکی باعث کاهش ترمز فیدینگ در شرایط شدید می‌شود، اما هزینه تعمیر و نگهداری آن بالاتر است.
جدول مقایسه محور کاسهای و دیسکی
| ویژگی | محور کاسهای | محور دیسکی |
| سرعت مناسب | پایین تا متوسط | متوسط تا بالا |
| تحمل حرارت | متوسط | بالا |
| هزینه نگهداری | کمتر | بیشتر |
| طول عمر | بیشتر در بار سنگین | کمتر در شرایط شدید |
| عملکرد ترمز | قابل اعتماد | سریع و دقیق |
اجزای تشکیل‌دهنده محور تریلی
- میل محور (Axle Shaft): وظیفه تحمل نیروهای محوری و پیچشی را دارد و از فولاد آلیاژی با مقاومت کششی بالا ساخته می‌شود. طراحی میل محور باید توان تحمل بار استاتیک و دینامیک تریلی را داشته باشد.
- توپی و بلبرینگ (Hub & Bearing): این قطعات حرکت روان چرخها و تحمل بارهای شعاعی و محوری را تضمین می‌کنند. بلبرینگها نیاز به گریسکاری منظم دارند تا عمر مفید محور افزایش یابد.
- سیستم ترمز (Brake Assembly): شامل ترمز کاسهای یا دیسکی است و می‌تواند هیدرولیک، پنوماتیک یا مکانیکی باشد. سیستم ترمز یکی از مهم‌ترین بخش‌های ایمنی محور محسوب می‌شود.
- فنر و سیستم تعلیق (Suspension): سیستم تعلیق وظیفه جذب ضربه و ارتعاش جاده را دارد. انواع فنرها شامل فنر تخت، بادی یا ترکیبی هستند که باعث افزایش پایداری تریلی و محافظت از شاسی و بار می‌شوند.
ویژگی‌ها و مشخصات فنی محور
محورهای تریلی از نظر فنی باید ظرفیت تحمل وزن، جنس آلیاژ، نوع یاتاقان، سیستم روانکاری و فاصله بین محور‌ها را به دقت طراحی کنند. ظرفیت بار معمولی برای هر محور بین ۸ تا ۱۵ تن است و جنس آن معمولاً فولاد آلیاژی با پوشش ضد زنگ است. سیستم روانکاری می‌تواند گریس یا روغن باشد و یاتاقان‌ها از نوع مخروطی، ساچمه‌ای یا رولربیرینگ انتخاب می‌شوند.
تاثیر محور بر عملکرد تریلی
انتخاب و طراحی محور مستقیماً بر توزیع وزن، پایداری در پیچ‌ها، طول عمر لاستیک‌ها و مصرف سوخت تأثیر دارد. محور مناسب باعث کاهش سایش لاستیک‌ها، افزایش کنترل راننده و بهینه‌سازی مصرف سوخت می‌شود و نقش مهمی در ایمنی و هزینه‌های عملیاتی دارد.
نگهداری و بازرسی فنی
نگهداری منظم محور شامل گریسکاری بلبرینگها، بررسی ترمزها، کنترل زاویه و همراستایی، و بازرسی سیستم تعلیق و فنرها است. استفاده از چک‌لیست فنی برای مدیران تولید و مهندسین باعث افزایش طول عمر محور، کاهش هزینه‌ها و جلوگیری از خرابی ناگهانی می‌شود.
کاربردهای صنعتی
محورهای تریلی در صنایع مختلف کاربرد دارند. در حمل‌ونقل بین‌المللی، برای جابجایی کانتینرها و بارهای سنگین استفاده می‌شوند. در صنعت نفت و پتروشیمی، تانکرها و تجهیزات سنگین توسط محورهای چندگانه ساج منتقل می‌شوند. همچنین در ساختمان‌سازی و کشاورزی، محورهای با ظرفیت بالا برای جابجایی مصالح، ماشین‌آلات و محصولات حجیم کاربرد دارند.
جمع بندی
محور تریلی نه تنها یک قطعه مکانیکی ساده، بلکه عنصر کلیدی در عملکرد، ایمنی و طول عمر وسیله نقلیه است. شناخت و انتخاب صحیح محور، شامل انواع محورهای ثابت، محرک، فرمانپذیر، بالابر، ساج وسط و ساج بیرون، و همچنین انتخاب نوع سیستم ترمز مناسب (کاسهای یا دیسکی)، به طور مستقیم بر توزیع وزن، پایداری در پیچ‌ها، کنترل وسیله نقلیه، طول عمر لاستیک‌ها و مصرف سوخت تأثیر می‌گذارد.
نگهداری منظم محور، شامل گریسکاری بلبرینگها، بازرسی توپی‌ها، بررسی ترمزها، کنترل زاویه و همراستایی، و بازرسی سیستم تعلیق و فنرها، باعث افزایش عمر مفید محور و کاهش هزینه‌های عملیاتی می‌شود. استفاده از چک‌لیست‌های مهندسی و بررسی‌های دوره‌ای، ابزار مهمی برای مهندسین طراحی، مدیران تولید و کارشناسان فنی محسوب می‌شود و می‌تواند از خرابی ناگهانی و حوادث جلوگیری کند.
علاوه بر این، درک دقیق اجزا و ویژگی‌های فنی محور، از جمله میل محور، یاتاقان‌ها، بلبرینگها، سیستم ترمز و فنرها، به مهندسان امکان میدهد تصمیمات فنی بهینه اتخاذ کنند و ناوگان تریلی در طول عمر خود عملکرد بهینه، ایمنی کامل و هزینه عملیاتی کمتر داشته باشد.
در نهایت، محور تریلی قلب تریلی است و دانستن جزئیات آن، نه تنها برای متخصصان فنی بلکه برای مدیران تولید و تصمیم‌گیرندگان سازمانی، مزیت رقابتی ایجاد میکند. یک طراحی، انتخاب و نگهداری اصولی محور باعث می‌شود تریلی بتواند بارهای سنگین را به صورت ایمن و با حداقل هزینه عملیاتی جابجا کند و عملکرد کلی ناوگان در بلندمدت بهینه شود.
سوالات متداول (FAQ)
محور تریلی چیست و چه وظایفی دارد؟
محور تریلی قطعهای مکانیکی است که چرخها را نگه داشته، وزن بار و شاسی را تحمل میکند و تعادل و پایداری وسیله نقلیه را فراهم میآورد.
انواع محور تریلی کدامند؟
محور ثابت، محرک، فرمانپذیر، بالابر، ساج وسط، ساج بیرون، و انواع کاسهای و دیسکی.
محور ساج وسط و ساج بیرون چه تفاوتی دارند؟
ساج وسط در وسط تریلی قرار گرفته و وزن را یکنواخت توزیع میکند، در حالی که ساج بیرون معمولاً در عقب قرار دارد و پایداری محورهای عقب را افزایش میدهد.
نگهداری محور تریلی شامل چه اقداماتی است؟
گریسکاری بلبرینگها، بازرسی ترمزها، کنترل زاویه و همراستایی محور و بررسی سیستم تعلیق و فنرها.
چه فاکتورهایی در انتخاب محور تریلی مهم هستند؟
نوع بار، وزن قابل تحمل، مسیر حرکت، تعداد محور و طراحی شاسی، نوع ترمز و قابلیت بالابر یا فرمان‌پذیری.
محور چگونه بر طول عمر لاستیک‌ها و مصرف سوخت تاثیر می‌گذارد؟
انتخاب صحیح و نگهداری مناسب محور باعث توزیع بهینه وزن، کاهش سایش لاستیک‌ها و بهبود کارایی سوخت می‌شود.
